?一種帶自動散熱風扇門的電腦機箱側板

返回列表 發布日期: Sep 19, 2019

本文涉及電腦機箱技術領域,特指一種帶自動散熱風扇門的電腦機箱側板。

隨著芯片技術的發展,其運行速度、運行頻率越來越高,處理量越來越大,隨之而來的問題是其發熱量亦越來越高,而目前的電腦機箱基本上都為封閉型,且其內部空間較小,不利于將內部熱量排放出機箱,這使得安裝在電腦機箱內的電腦配件散熱困難,尤其是CPU和顯卡,其發熱量最大,雖然機箱上已有排風孔,排風孔的設計需考慮到防塵的問題,因此排風孔不能過大,因此在電腦內各配件發熱量大時,排風孔則不能及時將機箱內的熱量排出,如熱量不能及時排出,機箱內的各電腦配件在越高的溫度下工作,其性能將越不穩定,影響正常工作,亦會嚴重縮短其使用壽命。有些機箱在其前面板或后面板上安裝散熱散熱風扇,其技術方案只是在機箱后面板上有排風孔的位置安裝散熱風扇,其風向是從主板-側吹向另-側,散熱效果不理想;如將其安裝在機箱前面板上,散熱風扇與外界之間有機箱鐵板、外部面板兩層阻隔,使散熱風扇送風量小,且散熱風扇距離機箱內發熱量較大的電腦配件過

遠,其散熱效果亦不理想。

散熱風扇

本文的目的在于針對現有技術的不足提供-種安裝有散熱散熱風扇且能夠隨自動打開、關閉自動散熱風扇門的帶自動散熱風扇門的電腦機箱側板。

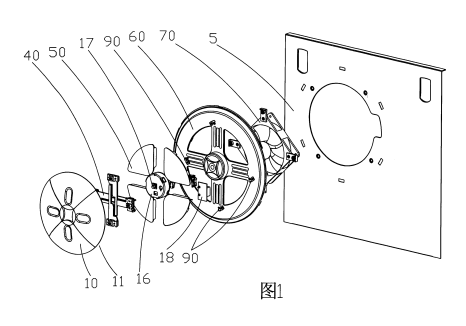

為實現上述目的,本文是通過以下技術方案實現的:它包括機箱側板、散熱風扇、散熱風扇基座,散熱風扇固定在散熱風扇基座上,散熱風扇基座安裝在機箱側板上,散熱風扇基座上還安裝有能自動打開和關閉的自動散熱風扇門。

自動散熱風扇門分為四個獨立的扇葉,各個扇葉分別固定在與其對應的傳動齒條上,傳動齒條與齒輪箱內的傳動齒輪配合,中間齒輪分別連接傳動齒輪和馬達。

散熱風扇基座安裝有通風鐵網,通風鐵網位于自動散熱風扇門和散熱風扇基座之間。

散熱風扇基座上安裝有行程開關、狀態指示燈以及手動開關。

本文是在機箱側板上安裝一散熱風扇,且散熱風扇上安裝有自動散熱風扇門,自動散熱風扇門固定在傳動齒條上,傳動齒條由馬達通過齒輪帶動,而馬達則是由控制電路控制的,在電腦開機和關機時,通過行程開關和控制電路控制電達的轉動以及散熱風扇電源的接通、斷開,而實現在電腦開機和關機時,自動散熱風扇門自動打開、關閉以及散熱風扇的工作。本文的結構簡單,散熱風扇吹出的風流正向吹向主板,散熱效果好,且自動散熱風扇門在關機時自動關閉,在散熱風扇基座上安裝有通風鐵網,更有效地防止灰塵附著于散熱風扇上和進入機箱內部。


?
